Cara Menghubungkan Router Ke Switch Di Cisco Packet Tracer

 InterVLAN routing digunakan untuk menghubungkan VLAN yang berbeda network menggunakan router. Di Router dapat di konfigurasi beberapa sub-interface yang sudah di encapsulation menjadi 802.1Q

  1.       Buatlah topologi seperti berikut



Keterangan :

Perangkat	Interface	IP Address	Gateway	VLAN
PC 1	Interface fa0/1	10.10.10.10/24	10.10.10.1	VLAN 10
PC 4	Interface fa0/1	10.10.10.20/24	10.10.10.1	VLAN 10
PC 2	Interface fa0/2	20.20.20.10/24	20.20.20.1	VLAN 20
PC 3	Interface fa0/2	20.20.20.20/24	20.20.20.1	VLAN 20

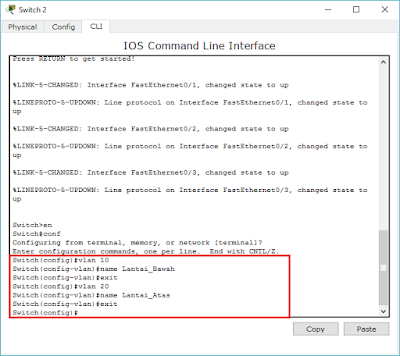

  2.       Kemudian Buat interface VLAN pada Switch 1 dan Switch 2

    Switch1

    Switch2

   3.       Kemudian masukan vlan ke port PC masing masing

     Switch1

      Switch2

  4.       Konfigurasi trunk Pada switch 1 yang menuju ke switch 2, dan yang menuju ke Router 1

    Switch1



   5.       Konfigurasikan trunk juga pada Switch 2



   6.       Nyalakan Port yang menuju ke Router0 pada Switch 1, dan nyalakan Router0 yang menuju Ke

         Switch 1

    Switch1

    Router0

   7.       Kemudian isikan alamat IP pada masing masing PC sesuai tabel keterangan di atas

   8.       Sekarang kita buat gateway di router yang fungsinya  untuk menghubungkan antar pc dan antar vlan jadi beda network pun kita bisa saling berkomunikasi ,berikut konfigurasinya :



Pada int fa0/0.10 atau fa0/0.20 nah itu disebut dengan sub interface,sedangkan dot1q itu tipe encapsulation yang default.

  9.       Kita cek apakah konfigurasi yang kita setting ada di router atau tidak,berikut hasilnya :



Untuk download File atau topologinya dan Panduan yang telah saya buat silahkan kunjungi :

File .pkt Dan Panduan

Sekian konfigurasi kali ini, jika ada kesalahan dalam penulisan atau konfigurasi, silahkan di koreksi, terimakasih.
